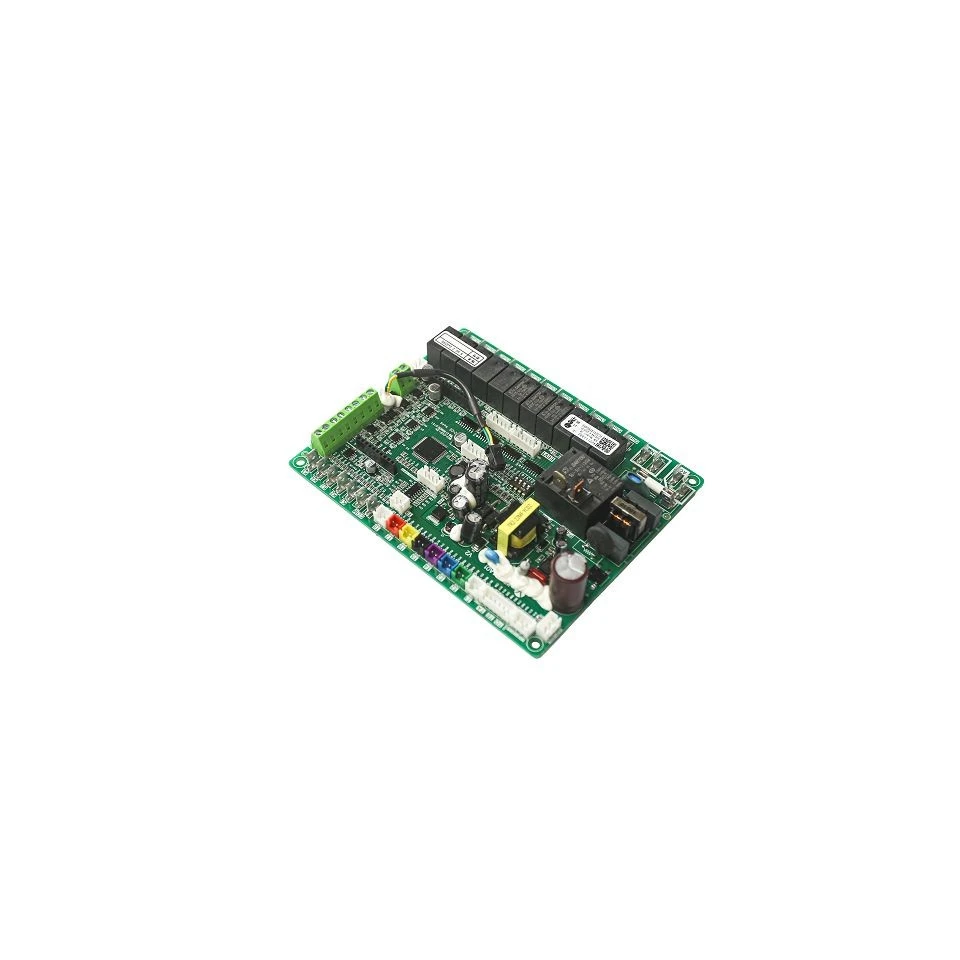

Papan Kawalan Utama Pam Haba Am

Julat Voltan Masukan: 220V±20%
Kekerapan Kuasa Kerja: 50/60Hz±5%
Platform Kawalan: Renesas 16-bit MCU dengan algoritma kawalan kabur
Sumber I/O: 12 AI / 12 output geganti (1×30A) / 2 EEV / 1 pembolehubah-pam frekuensi / 1×0-10V output
Dimensi: 160*130*33.5mm

Hantar pertanyaan

Muat turun

Fungsi

Papan Kawalan Utama Pam Haba Am

iniPapan Kawalan Utama Pam Haba Amadalah untuk-pam haba mewah, penghawa dingin komersial dan sistem kawalan pusat HVAC. Ia menampilkan MCU Renesas 16-bit dengan algoritma kawalan kabur untuk penyelarasan pintar berbilang peranti luaran. Papan ini mengembangkan kapasiti I/O dengan ketara: 12 input analog menampung pelbagai sensor suhu, kelembapan dan tekanan; 12 output geganti termasuk satu dengan penarafan hubungan 30A untuk pemacuan terus{14}}beban kuasa tinggi. Ia juga menyepadukan 2 pemacu injap pengembangan elektronik, 1 output analog (0–10V) dan 1 pembolehubah-antara muka pam air mengawal selia kelajuan{17}}, memenuhi keperluan kawalan aliran yang tepat bagi sistem kompleks. Bekalan kuasa beroperasi pada voltan lebar 220V±20% fasa tunggal, dengan julat suhu operasi -30 darjah hingga +60 darjah untuk persekitaran yang keras.Papan Kawalan Utama Pam Haba Am Komunikasi termasuk tiga port RS485 bebas untuk sambungan ke PC hos, pemacu, papan kipas DC, pengawal berwayar dan unit lain, mendayakan rangkaian-berbilang unit. Suis DIP 4-bit onboard (bit 1-3 untuk tetapan alamat, sehingga 8 hamba) disediakan. Terutamanya,Papan Kawalan Utama Pam Haba Ammenyokong modul IoT 4G onboard dan cip FLASH pilihan, membenarkan pertanyaan parameter jauh, perubahan tetapan dan kemas kini program melalui platform hujung belakang – tiada operasi di tapak diperlukan. Aksesori pilihan termasuk antena sedutan. Papan kawalan utama ini digunakan secara meluas dalam pam haba frekuensi-kekerapan/tetap-bolehubah, penghawa dingin bersih komersial, sistem penyejuk/dandang dan automasi bangunan.

Ciri-ciri Produk:

Teras Kawalan Prestasi Tinggi-: Renesas 16-bit MCU dengan algoritma kawalan kabur untuk kawalan pintar dan tepat.

Pengembangan I/O Unggul: 12 input analog + 12 output geganti (termasuk satu geganti-berkapasiti 30A tinggi) + 2 EEV + 1 pembolehubah-pam air frekuensi.

Rangkaian Fleksibel & Komunikasi: 3 port RS485 untuk PC hos, pengawal berwayar, pemacu, papan kipas dan rangkaian-berbilang unit.

Fungsi IoT Pilihan: Antara muka modul 4G onboard menyokong tetapan parameter jauh, naik taraf program dan pemantauan data.

Luas-Suhu & Lebar-Kendalian Boleh Dipercayai Voltan: Input 220V±20%, -30 darjah hingga +60 darjah suhu operasi, sesuai untuk persekitaran yang keras.

TIDAK.	item	Spesifikasi
1	Voltan kerja yang dinilai	220VAC fasa tunggal-
2	Julat voltan masukan	220V ±20%
3	Kekerapan kuasa kerja	50/60Hz ±5%
4	Input digital	5 saluran
5	Input analog	12 saluran
6	Input sensor tekanan	2 saluran (jenis-voltan)
7	Keluaran analog	1 saluran (0~10V)
8	Keluaran geganti	12 saluran (satu daripadanya ialah 30A)
9	Output injap pengembangan elektronik	2 saluran
10	Pam air mengawal kelajuan-	1 saluran
11	Mod komunikasi	RS485 (3 saluran, 1 saluran akan diduduki jika modul 4G IoT dipasang)
12	suis DIP	4 bit (bit 1-3 untuk tetapan alamat, bit 4 dikhaskan)
13	Julat suhu kerja	-30 ~ +60 darjah
14	Julat suhu penyimpanan	-45 ~ +85 darjah
15	Ketinggian	<2000m
